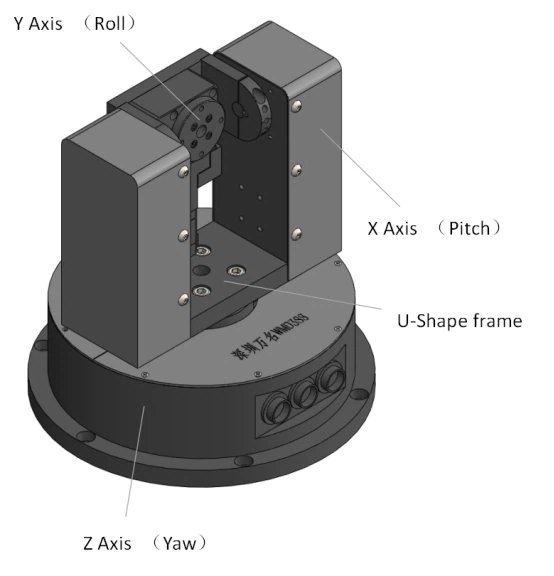

WMD3SS is onze kleinste gemotoriseerde 3-assige gimbal-tafel of gemotoriseerde cardanische tafel, die 360 graden continue rotatiebewegingen of kleine hoekbewegingen kan uitvoeren die worden aangedreven door motoren in X, Y en Z drie vrijheidsgraden. Vanwege het kleine volume, het formaat, het lichte gewicht en het gemakkelijk te dragen, wordt de 3-asrotatietafel vaak op het bureaublad bevestigd voor het werken met schroefvergrendeling. WMD3SS Gemotoriseerde 3-assige Gimbal Stage wordt veel gebruikt om de minicamera's te testen en ook als een oplossing met limietgewicht en beperkte ruimtetoepassing.
Model code
Specificatie voor gemotoriseerde gimbal-trap
Model | WMD3SS | |||
Structuurparameter: | Roterende hoek | 360 graden continue rotatie | ||
Aantal assen: | 3 | |||
Verhouding | Z(Yaw) | 90:1 | ||
X(Pitch) | 90:1 | |||
Y (rol) | 45:1 | |||
Rij motor | Stappenmotor | |||
Aandrijfmechanisme | Wormwiel | |||
Behuizingsmaterialen | Aluminiumlegering (Geanodiseerd Zwart) | |||
Maximale belasting | 2kg | |||
Netto gewicht | 4,5 kg | |||
Nauwkeurigheidsparameter: | Resolutie (geen onderverdeling) | 0.04 | ||
Herhaalde nauwkeurigheid | ±0.05 graden | |||
Absoluut op nauwkeurigheid | ±0.06 | |||
As loodrechtheid | 15um | |||
elektrische specificaties | Thuis locatie | Type | Interne NPN-type Hall-sensor. | |
Spanning | Gelijkstroom5-24V | |||
Motorconnector | Luchtvaartstekker | |||
Opmerkingen: Gemotoriseerde cardanische tafel met stappenmotoren; optionele closed-loop stappenmotoren, servomotor en programmeerbare mod-bus RS485 geïntegreerde motoren. | ||||
Functies
● Klein formaat en volume
● Hoge snelheid: 40 graden/sec
● Continue 360 graden rotatiefase of hoekbewegingen
● Twee assen, drie assen motor cardanische fasen zijn beschikbaar
● Slechts een kleine belasting van 2 kg
● Netto gewicht: 4,5 kg, lichtgewicht type
 |
 |
Onze Computer Software Copyrights zoals hieronder:
Welke technische vereisten moeten we bieden voor de 3-asrotatiefase?
1.Wat is uw maximale belasting?
2.Wat is de nauwkeurigheid die je hebt gevraagd?
3.Wat is uw maximale snelheid?
4. Hoe installeer je het? Horizontaal, verticaal, hijsen, enz.
5.Wat is de afmeting van uw lading?
6.Andere factoren die u belangrijk vindt.
